Передача видеосигнала по витой паре


(Документы, нормативы, правила, выписки, рекомендации Нормы безопасности (НПБ, СНиПы, ГОСТы, ПБ, НПБ, РДС, НПРМ, СПДС, ВСН, ТОИ, РСН, СП,) нормативные документы и правила пожарной безопасности. Рекомендации и выписки по безопасности.)

 Способ передачи видеосигнала по витой паре на дистанции 500-2000 м при сравнении с коаксиальным кабелем дает следующие преимущества:

  • Передача по витой паре лучше защищает видеосигнал от внешних электромагнитных помех за счет перевивки проводов в паре. Эта особенность витой пары, а также использование симметричных передатчиков и приемников видеосигнала, позволяет обеспечить качество изображения, значительно менее зависимое от длины линии связи и внешней электромагнитной обстановки. Особенно успешно подавляются магнитные составляющие внешних наводок в низкочастотной области спектра видеосигнала. Подробнее см. статью «Причины искажения видеоизображения» на сайте.
  • Применение экранированных витых пар с заземлением экрана позволяет существенно уменьшить влияние как магнитной, так и электрической составляющих внешнего электромагнитного поля.
  • Использование витой пары позволяет по одному многопарному кабелю одновременно передавать разнотипные сигналы (видео, звук, телеметрию), причем количество передаваемых сигналов по одному кабелю ограничивается только количеством витых пар в кабеле.
  • Способ передачи изображения по витой паре позволяет существенно снизить финансовые расходы при оборудовании объектов системами видеонаблюдения. Чем протяженнее линии связи и больше количество видеокамер в системе наблюдения, тем выше экономия.


         К сожалению, способ передачи по витой паре имеет не только достоинства, но и ограничения:
  • Значительные частотные потери и фазовые искажения в спектре передаваемого видеосигнала. Например, при передаче на расстояние 2 км сигнал частотой 4 МГц ослабляется на 80-120 дБ в зависимости от используемой марки витой пары. Компенсация таких потерь приводит к значительному усложнению и удорожанию как передатчиков, так и приемников.
  • Использование многопарных кабелей при передаче видеосигнала на дистанции 1-2 км приводит к сращиванию отдельных кусков кабеля. Для сохранения постоянного волнового сопротивления при разводке линии связи потребуются кабели с близкими параметрами (сечением проводников, диаметром изоляции, направлением и шагом завивки пар).

          Передача видеосигнала на дистанции 1-2 км накладывает следующие основные требования на применяемую витую пару:
  • Вне помещения и на промышленных объектах необходимо использовать только экранированную витую пару с обязательным заземлением экрана. Подробнее см. статью «Основные причины выхода из строя систем видеонаблюдения» на сайте.
  • Для уменьшения затухания видеосигнала на дистанциях 1-2 км проводники витой пары должны быть из меди диаметром 0,4÷0,5 мм. Кабели витой пары с омеднеными стальными проводниками (например, «полевой кабель» П-274М) лучше не применять из-за потерь более 80 дБ/км в верхней области спектра видеосигнала. Использование витой пары с большим затуханием в области высоких частот приводит к искажениям видеоизображения в виде потери четкости, цвета, искажения по строкам.
  • Волновое сопротивление витой пары может составлять величину в пределах 100-150 Ом. Несогласованное волновое сопротивление приводит к повторам изображения.

         Выпускаемая НПО «Защита информации» аппаратура рассчитана на применение распространенного отечественного телефонного кабеля ТППЭП. При некотором уменьшении (до 30%) максимальной дистанции линии связи можно использовать экранированные кабели структурированных систем связи (компьютерную витую пару) марок КВП, НВП и др. Следует также отметить, что телефонный кабель ТППЭП имеет значительно более прочную конструкцию, чем компьютерный и изначально предназначен для внешней прокладки. Электрические параметры некоторых распространенных типов кабелей приведены в таблице 1.

    Таблица 1

    Основные параметры КВПЭФх0,52 ТППЭПх0,4 ТППЭПх0,5
    Омическое сопротивление постоянному току одного провода витой пары, Ом/км 96 140 90
    Затухание на частоте 4 МГц, дБ/км 43 40 38
    Емкость пары, нФ/км 56 45 45


         Неэкранированные витые пары допускается использовать в качестве линий связи только при отсутствии сильных внешних электромагнитных полей и на короткие дистанции.
    При использовании импортных кабелей витой пары UTP, FTP, STP и т. д. следует обращать внимание на маркировку AWG диаметра проводников и процентное содержание меди в проводниках кабеля. Удельное сопротивление медных проводников в импортных кабелях с маркировкой AWG приведено в табл. 2.

    Таблица 2

    Маркировка AWG 28 26 24 22 20
    Диаметр проводника витой пары, мм 0,32 0,4 0,51 0,64 0,81
    Удельное сопротивление медного проводника (ориентировочно), Ом/км 200 140 88 50 33

         Приведем условную классификацию аппаратуры по ее основному назначению:
  • Передатчики
  • Приемники
  • Приемопередатчики
  • Грозозащита
  • Прочее оборудование

    1. Передатчики видеосигнала по витой паре


         Передатчики можно условно разделить на следующие группы:     1.1. Герметизированные видеопередатчики SI-112T; SI-113T; SI-115T; SI-174T
         Предназначены для совместной работы с малогабаритными уличными видеокамерами (типа МВК-16, МВК-18 и их аналогами). Передатчики данной группы имеют следующие характерные особенности:
  • формируют питание видеокамеры 12 В/0,2 А
  • обеспечивают гальваническую развязку в цепи видеосигнала и питания
  • обеспечивают многоступенчатую защиту видеокамеры от перенапряжений и грозовых разрядов по цепям питания и передачи видеоизображения
  • могут эксплуатироваться вне помещения при температуре от   -40°С до +40°С
  • имеют герметизированный корпус с уровнем защиты IP 65

         Одноканальные передатчики SI-112T; SI-113T; SI-115T отличаются между собой дистанцией передаваемого изображения (см. табл. 3).
    Четырехканальный передатчик SI-174T имеет аналогичные технические характеристики. Особенности прибора SI-174T
  • 4 независимых канала передачи видеосигнала на дистанцию до 1000 м;
  • 4 независимых источника питания видеокамер с напряжением 12/14 В. Расстояние между видеокамерой и передатчиком SI-174T может составлять величину до 300 м.



    Таблица 3
         1.2. Модули термокожуха видеокамеры SI-161А; SI-161i; SI-162
         Предназначены для работы со стандартными видеокамерами в составе термокожухов типа SVS 26, SVS 32 или аналогичных.     Передатчики SI-161А и SI-162 имеют следующие особенности:
  • формируют питание видеокамеры 12 В/0,3 А
  • управляют термонагревателем кожуха
  • обеспечивают многоступенчатую защиту видеокамеры от перенапряжений и грозовых разрядов по цепям питания и передачи видеоизображения
  • обеспечивают гальваническую развязку в цепи видеосигнала
  • монтаж без пайки на штатные места в термокожухе

         Модули SI-161А и SI-162 отличаются между собой дистанцией передаваемого изображения (см. табл. 3).
         Модуль SI-161i имеет аналогичные технические характеристики и дополнительные функциональные возможности:
  • предварительный прогрев видеокамеры после включения электросети при отрицательных температурах
  • формирование питания видеокамеры 12 В при токе до 0,8 А

         Свободный объём для видеокамеры в стандартном термокожухе можно определить по следующей методике.
         Основной параметр (длина средней части корпуса) термокожуха как отечественного «SVS», так и зарубежного «ULTRAK», «COMPUTAR» производства указан производителем в названии серии кожуха. Например: кожух «SVS» серии 260 имеет длину L1 средней части корпуса 260 мм; кожух «ULTRAK» серии 300 имеет длину L1=300 мм (см. рис. 1). SVS выпускает кожуха 260 и 320 серий. «ULTRAK» выпускает кожуха 220, 260, 300 и 320 серий.

         Модуль термокожуха устанавливается на штатные места крепления кожуха, которые находятся на расстоянии L2 =20 мм от крышки корпуса с гермовыводами (см.рис. 2). Различные типы модулей термокожуха имеют разный габаритный размер между центром крепления и краем модулей L3, который приводится в паспорте на модули и составляет для SI-161A – 50 мм, для SI-161i – 70 мм, для SI-162 – 50 мм.
         Максимальная длина L 4 разъёма BNC вместе с частью кабеля подключения модуля к видеокамере не более 45 мм. Таким образом, «свободная» длина L5 для видеокамеры с объективом определяется по формуле:
    L5 = L1 - L2 - L3 - L4 (мм),

         где:
    L1 – длина средней части корпуса термокожуха, соответствует названию серии
    L2 =20 мм
    L3 – установочный габаритный размер модуля термокожуха
    L4 = 45 мм
    или:
    L5 = L1 - 115 (мм) для модуля SI-161A
    L5 = L1 - 135 (мм) для модуля SI-161i
    L5 = L1 - 115 (мм) для модуля SI-162

         Максимальная ширина корпуса видеокамеры может составлять 70 мм, а высота 65 мм.

         1.3. Малогабаритный видеопередатчик SI-116T

         Передатчик монтируется непосредственно на любую стандартную видеокамеру с помощью BNC-разъема. Обеспечивает гальваническую развязку и простейшую защиту видеокамеры от импульсных помех («искрозащиту»). Не требует электропитания (пассивный). Параметры приведены в табл. 3.




    2. Приемники видеосигнала по витой паре


         В 2007 г. НПО «Защита информации» будет выпускать три приемника по витой паре SI-116RM/F, SI-118R и SI-192. Приемники отличаются между собой количеством каналов, регулировкой параметров и цепями грозозащиты. Дистанция передачи изображения по кабелю витой пары определяется типом используемого передатчика и параметрами кабеля (см. табл. 3).     2.1. Одноканальный приемник SI-116RM отличается:
  • миниатюрной конструкцией, позволяющей устанавливать его непосредственно на видеооборудование (квадратор, регистратор и т. д.)
  • плавной регулировкой контрастности и четкости изображения
  • питанием от нестабилизированного источника 11-18 В
  • модификация приемника SI-116RF предназначена для монтажа в разрыв кабельной линии связи      Габаритно-установочные размеры приборов
    SI-105M/F, SI-106M/F, SI-116RM/F, SI-130M/F, SI-132M/F, SI-133M/F, SI-140M/F, SI-170M/F, SI-171M/F



         2.2. Четырехканальный приемник SI-118R имеет следующие особенности:
    • ступенчатую регулировку на 3 положения контрастности и четкости изображения в каждом канале
    • питается от электросети 220 В/50 Гц
         Приемники SI-116RM/F и SI-118R имеют на входе и выходе простые схемы «искрозащиты».


         2.3. Двенадцатиканальный приемник SI-192 имеет:
  • эффективную многоступенчатую схему защиты от перенапряжений, грозовых разрядов по электросети, входным и выходным цепям
  • ступенчатые регуляторы на 10 положений контрастности и четкости изображения в каждом канале
  • конструкцию 19"


    3. Приемопередатчики видеоизображения по витой паре SI-170M/F



         Приборы предназначены для использования в системах видеонаблюдения как в качестве приемника, так и в качестве передатчика по неэкранированным парам проводов (типа UTP) в жилых домах и офисных зданиях.

         Особенности:

  • не требуют питающего напряжения
  • обеспечивают передачу изображения с разрешением 500 ТВЛ
  • устанавливаются непосредственно на оборудование или в разрыв линии связи

         Остальные параметры и дистанции передачи изображения приведены в табл. 3.

    4. Приборы грозозащиты видеооборудования


         Выше отмечалось, что все передатчики видеоизображения по витой паре, предназначенные для эксплуатации вне помещения или на промышленных объектах, оборудованы всеми необходимыми цепями защиты как по электросети, так и линиям связи с приемниками и видеокамерами. Из приемников видеоизображения наиболее эффективную защиту имеет SI-192. Для остального оборудования НПО «Защита информации» выпускает следующие приборы грозозащиты по витой паре:
  • SI-145. Прибор обеспечивает защиту видеокамеры по электросети 220 В/50 Гц (модификация 24 В или 12 В), по видеосигналу и по телеметрии
  • SI-146. Прибор обеспечивает защиту оборудования по цепям видеосигнала в четырех каналах
  • SI-147. Прибор обеспечивает защиту оборудования по цепям видеосигнала и телеметрии в двух каналах

    5. Прочее оборудование передачи изображения по кабелю витой пары


         5.1. Приемопередатчик SI-171M/F


         Предназначен для приема и передачи как видеосигнала, так и питающего видеокамеру напряжения по неэкранированным компьютерным витым парам проводов на расстояние до 100 м.

         Особенности прибора:
  • Простая установка. Витая пара подключается к приемопередатчику через компьютерный разъем RJ 45. Приборы монтируются или непосредственно на BNC разъемы видеооборудования или подключаются через кабель.
  • Ток потребления подключаемых видеокамер до 300 мА.
  • Для подключения одной видеокамеры используется 2-х парный или 4-х парный кабель UTP

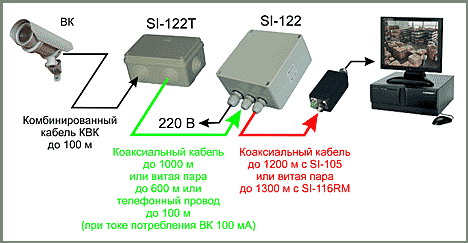

         5.2. Многофункциональный приемопередатчик SI-122



         Прибор предназначен для установки вне помещения, имеет герметизированную конструкцию IP65, температурный диапазон от -40°С до +40°С и эффективную схему грозозащиты по всем цепям. Прибор эксплуатируется со специализированной видеокамерой МВК-18КС или со стандартной видеокамерой и передатчиком SI-122T.

         Особенности прибора:
  • Передача видеосигнала от МВК к прибору SI-122 может осуществляться как по одной витой паре, так и по одному стандартному коаксиальному кабелю на расстояние до 1200 м. Передача электропитания от прибора к МВК происходит по той же витой паре (или коаксиальному кабелю), что и видеосигнал.
  • Передача видеосигнала от прибора SI-122 к приемному оборудованию осуществляется по витой паре или коаксиальному кабелю на расстояние до 1200 м.

    В заключение...


         При проектировании и монтаже системы видеонаблюдения рекомендуется:
  • Выбирать передатчик видеоизображения исходя из середины диапазона прикрываемого передатчиками. Так для кабеля ТППЭПх0,5 и дистанции 1500 м оптимальнее использовать передатчик SI-112Т, для дистанции 1000 м – SI-113Т или аналогичный (см. табл. 3), а для дистанции 500 м – SI-115Т или аналогичный.
  • При монтаже стандартной видеокамеры в термокожух – изолировать корпус камеры от корпуса кожуха. Изолировать экран кабеля передачи видеоизображения от корпуса кожуха и цепей заземления кожуха.
  • При кроссировании кабелей в монтажных коробках следует соединять между собой экраны всех кабелей.
  • Заземлять экран кабеля витой пары со стороны приемника. Заземлять неиспользуемые витые пары.
  • При использовании аппаратуры в условиях воздействия внешних электромагнитных полей большой энергии применять дополнительные защитные средства и мероприятия (внешнее экранирование, фильтрацию электропитания и т. д.).

         Не рекомендуется:
  • Применять соединительные кабели с сомнительными характеристиками (стальные, омедненные, с неизвестными параметрами и т. д.).
  • Для трансляции видеосигналов во встречном направлении использовать один кабель.
  • Применять разнородные по характеристикам кабели на одной трассе.
  • Для увеличения дистанции передачи видеосигнала осуществлять каскадирование передатчиков с гальванической развязкой и приемников.
